5相ステッピングモーター

1パルス0.72°20mm□~86mm□まで組込みに最適なサイズをお選び頂けます。
定格電流は、0.35A/相、0.75A/相、1.4A/相、2.8A/相をご用意しております。
モーターシャフトは、方軸、両軸をご用意しております。

MC-S0514-L

  • 1 出力トルク
  • 2 駆動電流
     C:0.35A/相 S:0.75A/相 M:1.4A/相 G:2.8A/相
  • 3 5相ステッピングモーター
  • 4 外形寸法 (例)6;60□
  • 5 モーターの長さ (例)6:60mm
  • 6 空欄:片軸 W:両軸
カタログPDF
お問い合わせ
定格電流:0.35A/相
型式 ホールディングトルク 巻線抵抗 ロータイナーシャ モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
01K-C513 0.013 6.1 1.9 30 50 20□
02K-C515 0.024 11.4 4 46.5 85
02K-C523 0.018 4.5 4.2 30.5 70 24□
04K-C252 0.029 6.7 8.3 46.5 120
1K-C543 0.13 7.5 35 33 200 42□
2K-C544 0.18 9.5 54 39 240
3K-C545 0.24 10.3 68 47 310
定格電流:0.75A/相
型式 ホールディングトルク 巻線抵抗 ロータイナーシャ モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
02K-S523 0.018 1.1
4.2 30.5 70 24□
04K-S525 0.029 1.7 8.3 46.5 120
1K-S543 0.13 1.7 35 33 200
42□
2K-S544 0.18 2.2 54 39 240
3K-S545 0.24 2.2 68 47 310
4K-S564 0.46 2.6 175 48.5 500 60□
8K-S566 0.82 3.4 220 56.5 700
定格電流:1.4A/相
型式 ホールディングトルク 巻線抵抗 ロータイナーシャ モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
3K-M545 0.24
0.65 68 47 310 42□
4K-M564 0.46 0.8 175 48.5 500
60□
8K-M566 0.82 1.1 220 56.5 700
16K-M569 1.53 1.8 440 86.5 1.2k
21K-M596 2.14 1.76 900 64.5 1.8k 86□
41K-M599 4.18 2.73 2k 96.5 3k

86mm角モーターについて
長年ご愛顧いただきました86mm角モーターですが、メーカー様の製造中止に基づき生産終了となりました。
つきましては、誠に勝手ではございますが、在庫が終了次第販売終了とさせていただきます。

定格電流:2.8A/相
型式 ホールディングトルク 巻線抵抗 ロータイナーシャ モーター
長さ
質量 外形寸法
(両軸はW追記) N-m Ω gcm2 mm g mm
16K-G569 1.53 0.65 440 86.5 1.2k 60□
21K-G596 2.14 0.57 900 64.5 1.8k
86□
41K-G599 4.18 0.67 2k 96.5 3k
63K-G5913 6.43 0.85 3k 126.5 4k

86mm角モーターについて
長年ご愛顧いただきました86mm角モーターですが、メーカー様の製造中止に基づき生産終了となりました。
つきましては、誠に勝手ではございますが、在庫が終了次第販売終了とさせていただきます。

外形寸法

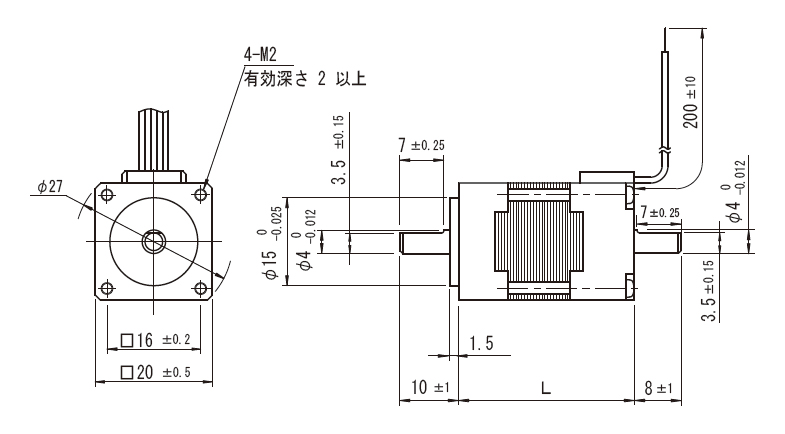

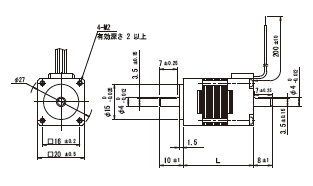

●20mm角(単位:mm)

20mm角/外形寸法

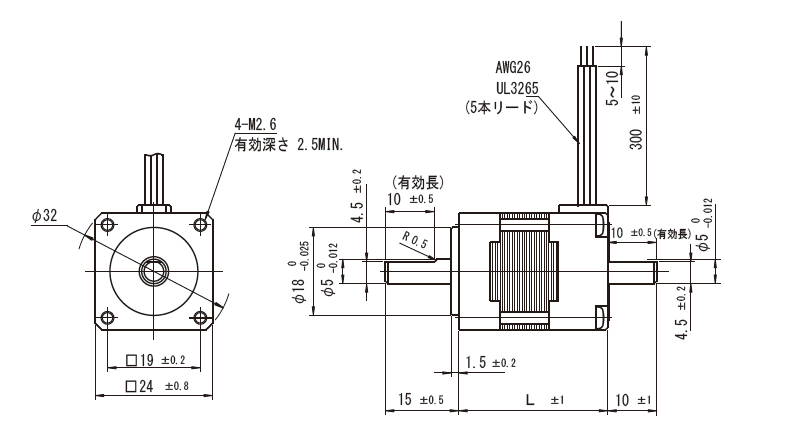

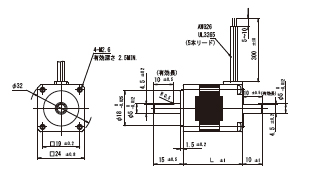

●24mm角(単位:mm)

20mm角/外形寸法

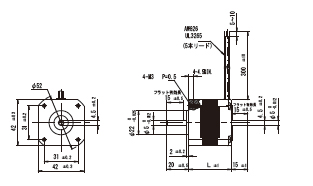

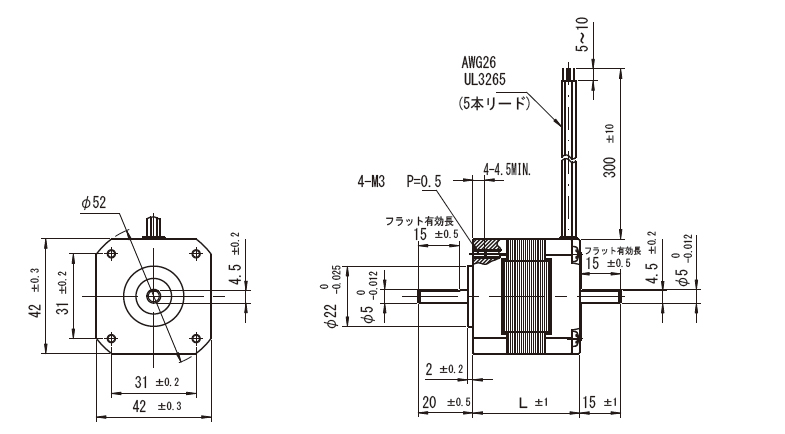

●42mm角(単位:mm)

20mm角/外形寸法

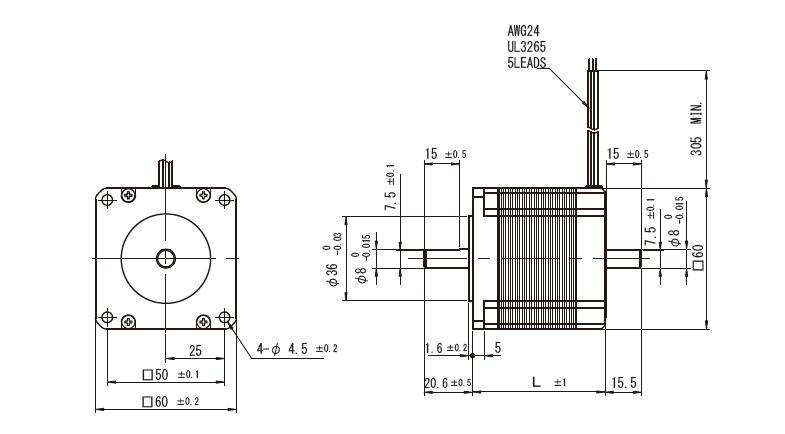

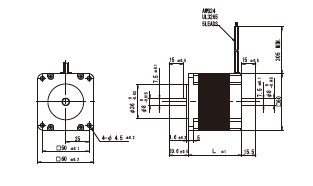

●60mm角(単位:mm)

20mm角/外形寸法

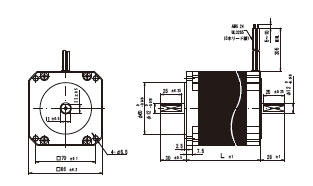

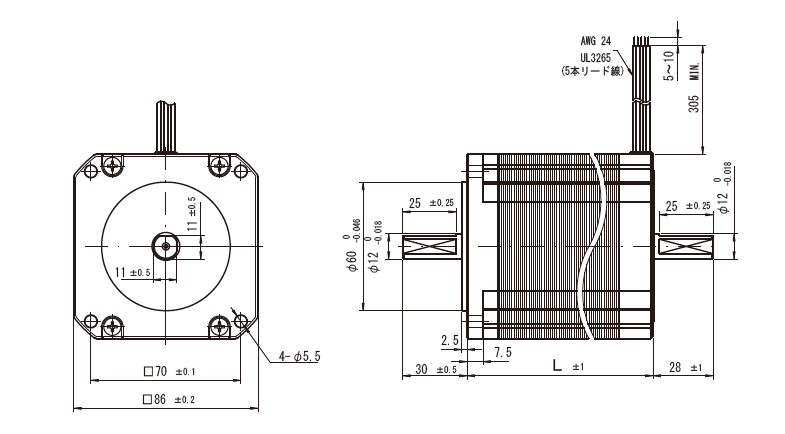

●86mm角(単位:mm)

20mm角/外形寸法
