5相ステッピングモータードライバー

DC24V MC-S0524-L

お問い合わせ
外形図CAD
取扱説明書
MC-5528P

Sシリーズ

  • ●より低価格 ,より小型のマイクロステップ駆動のドライバーです。
  • ●1.2A/相, 1.8A/相, 2.4A/相 対応ドライバーです。
  • ●フル、ハーフステップ駆動時も驚異的な低振動です。
  • ●フォトカプラー入力回路を採用しています。
  • ●自動カレントダウン機能を内蔵しています。
  • ●小型、軽量で振動を嫌う装置の機器組込みに最適です。
MC-S0524/製品カタログ(英語版)
MC-S0524/製品カタログ(日本語版)
仕様

品名

5相ステッピングモーター駆動装置
型名 MC-S0524-L
駆動方式 マイクロステップ駆動
入力電源 DC24V±5%  5A Max.
駆動電流 1.2A/相 ,1.8A/相 ,2.4A/相 切換
分割数

2シリーズ : 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250
3シリーズ : 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240

最大応答周波数 500 kpps
入力信号 フォトカプラー入力 [1]:3~5V,[0]:-3~0.5V
内部抵抗  CW,CCW:220Ω  H.O:220Ω
機能 パルス入力方式切換,自動カレントダウン,マイクロステップ角切換
使用周囲温度 0~40℃
使用周囲湿度 0~85%
質量 115g

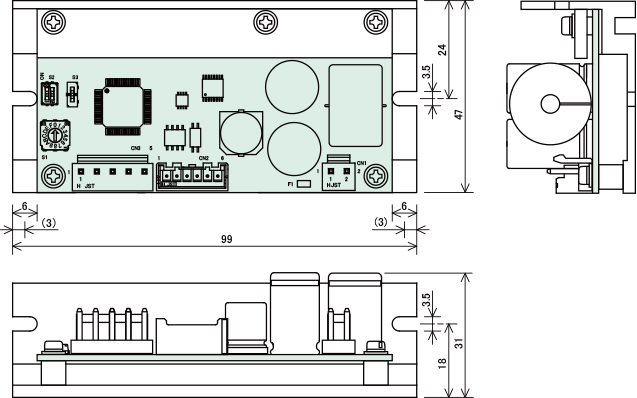

外形寸法
MC-S0524/外形寸法
コネクタ
電源 VHR-2N
モーター VHR-5N
信号 XAP-6V-1
電源、モーターコネクトピン BVH-21T-P1.1
信号コネクタピン BXA-001T-P0.6
モーター選定

現在準備中
