5相ステッピングモータードライバー

AC200V MC-S7528P/S7528P-3 【特注品】

お問い合わせ
外形図CAD
取扱説明書
MC-S7528P
  • ●AC200V~230V入力, 駆動電流2.8A/相 Max.の5相ステッピングモータードライバーです。
  • ●最大250分割(1回転125,000パルス)のマイクロステップが可能。
  • ●72分割で1パルス/0.01度が可能です。(MC-S7528P-3)
  • ●低振動機能内蔵によりフル、ハーフステップ時の振動が更に低振動になりました。
  • ●結線の省力化に貢献するコネクタタイプを採用。

■この製品は型番末尾に 3が付き、3シリーズ( 1,2,3,6,12,18,24,32,36,48,60,72,120,160,180,240)分割のマイクロステップ駆動製品があります。3シリーズは、UL・CE非対応になります。

MC-7528P/製品カタログ(英語版)
MC-7528P/製品カタログ(日本語版)
仕様

品名

5相ステッピングモーター駆動装置
型名 MC-S7528P
駆動方式 マイクロステップ駆動
入力電源 AC200~230V ±10% 50/60Hz 3.5A Max.
駆動電流 2.8A/相 Max.
分割数

MC-7528P 1, 2, 4, 5, 8, 10, 16, 20, 25, 40, 50, 80, 100, 125, 200, 250

MC-7528P-3 1, 2, 3, 6, 12, 18, 24, 32, 36, 48, 60, 72, 120, 160, 180, 240

最大応答周波数 500 kpps
入力信号 フォトカプラー入力  [1]:3~5V ,[0]:-3~0.5V
内部抵抗  CW,CCW:220Ω   C.D,H.O,D.S:220Ω
出力信号 Z.P フォトカプラー,オープンコレクター出力  使用条件 DC30V以下,50mA以下
機能 パルス入力方式切換,自動カレントダウン,マイクロステップ角切換,駆動電圧切換,自己診断機能
絶縁抵抗 常温、常湿において、AC入力とケース間にDC500Vメガーで測定した値が50MΩ以上
絶縁耐圧 常温、常湿において、AC入力とケース間にAC1500Vを1分間の印加で異常がない事
使用周囲温度 0~40℃
使用周囲湿度 0~85%
質量 1.1kg

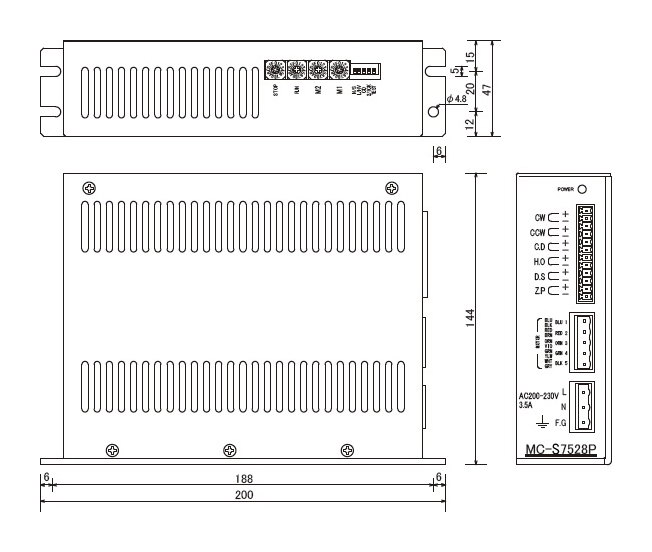

外形寸法
MC-7528P/外形寸法
コネクタ
電源 GMSTB2.5/3-ST-7.62 フェニックスコンタクト製
モーター MSTB2.5/5-ST-5.08
信号 MC1.5/12-ST-3.81
モーター選定

現在準備中
