5相ステッピングモータードライバー

DC24V MC-S3ML

お問い合わせ
外形図CAD
取扱説明書
MC-S3ML

Sシリーズ

  • ●駆動電流 0.35A/相 Max.の小型ドライバーです。
  • ●DC24Vの単一電源です。
  • ●フォトカプラー入力回路を採用しています。
  • ●モーターの発熱を抑える自動カレントダウンの機能を内蔵しています。
  • ●軽量小型で機器組込みに最適です。
MC-S3ML/製品カタログ(英語版)
MC-S3ML/製品カタログ(日本語版)
仕様

品名

5相ステッピングモーター駆動装置
型名 MC-S3ML
駆動方式 フル/ハーフステップ駆動
入力電源 DC24V ±5%  0.8A Max.
駆動電流 0.12A~0.35A/相
最大応答周波数 70 kpps
入力信号 フォトカプラー入力  [1]:3~5V ,[0]:-3~0.5V
内部抵抗  CW,CCW,H.O:220Ω
機能 パルス入力方式切換,フル/ハーフステップ切換,自動カレントダウン
使用周囲温度 0~40℃
使用周囲湿度 0~85%
質量 13g

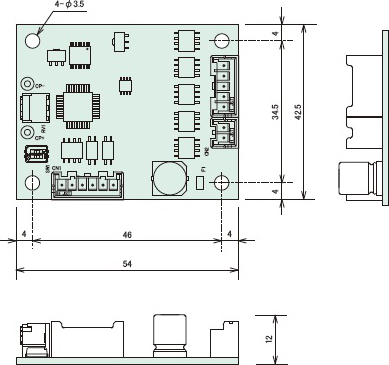

外形寸法
MC-S3ML/外形寸法
コネクタ
電源 XAP-02V-1
モーター XAP-05V-1
信号 XAP-06V-1
コネクタピン BXA-001T-P0.6
